利用金屬導體作為熔體串聯于電路中，當過載或短路電流通過熔體時，因其自身發熱而熔斷，從而分斷電路的一種電器。熔斷器結構簡單，使用方便，廣泛用于電力系統、各種電工設備和家用電器中作為保護器件。

熔斷器主要由熔體、外殼和支座3部分組成，其中熔體是控制熔斷特性的關鍵元件。熔體的材料、尺寸和形狀決定了熔斷特性。

熔體材料分為低熔點和高熔點兩類。低熔點材料如鉛和鉛合金，其熔點低容易熔斷，由于其電阻率較大，故制成熔體的截面尺寸較大，熔斷時產生的金屬蒸氣較多，只適用于低分斷能力的熔斷器。

高熔點材料如銅、銀，其熔點高，不容易熔斷，但由于其電阻率較低，可制成比低熔點熔體較小的截面尺寸，熔斷時產生的金屬蒸氣少，適用于高分斷能力的熔斷器。熔體的形狀分為絲狀和帶狀兩種。改變變截面的形狀可顯著改變?nèi)蹟嗥鞯娜蹟嗵匦浴?/p>

常用的熔斷器  

（1）插入式熔斷器   如圖1所示，它常用于380V及以下電壓等級的線路末端，作為配電支線或電氣設備的短路保護用。

1-動觸點 2-熔體 3-瓷插件 4-靜觸點 5-瓷座  

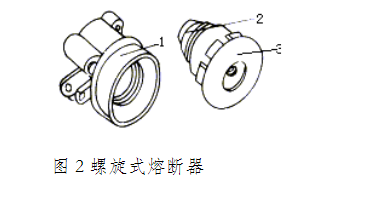

（2）螺旋式熔斷器   如圖2所示。熔體上的上端蓋有一熔斷指示器，一旦熔體熔斷，指示器馬上彈出，可透過瓷帽上的玻璃孔觀察到，它常用于機床電氣控制設備中。螺旋式熔斷器。分斷電流較大，可用于電壓等級500V及其以下、電流等級200A以下的電路中，作短路保護。

1-底座   2-熔體   3-瓷帽  

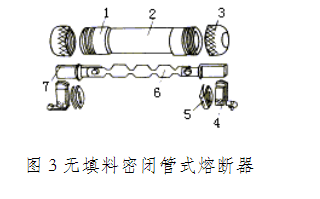

（3）封閉式熔斷器   封閉式熔斷器分有填料熔斷器和無填料熔斷器兩種，如圖3和圖4所示。有填料熔斷器一般用方形瓷管，內裝石英砂及熔體，分斷能力強，用于電壓等級500V以下、電流等級1KA以下的電路中。無填料密閉式熔斷器將熔體裝入密閉式圓筒中，分斷能力稍小，用于500V以下，600A以下電力網或配電設備中。 

1-銅圈  2-熔斷管  3-管帽   4-插座   5-特殊墊圈  6-熔體  7-熔片   

（4）快速熔斷器  它主要用于半導體整流元件或整流裝置的短路保護。由于半導體元件的過載能力很低。只能在極短時間內承受較大的過載電流，因此要求短路保護具有快速熔斷的能力?？焖偃蹟嗥鞯慕Y(jié)構和有填料封閉式熔斷器基本相同，但熔體材料和形狀不同，它是以銀片沖制的有V形深槽的變截面熔體。 

5）自復熔斷器   采用金屬鈉作熔體，在常溫下具有高電導率。當電路發生短路故障時，短路電流產生高溫使鈉迅速汽化，汽態鈉呈現高阻態，從而限制了短路電流。當短路電流消失后，溫度下降，金屬鈉恢復原來的良好導電性能。自復熔斷器只能限制短路電流，不能真正分斷電路。其優點是不必更換熔體，能重復使用。 

工作時，熔斷器串連在被保護的電路中。當電路發生短路或嚴重過載時，熔斷器中的熔斷體將自動熔斷，起到保護作用，最常見的就是保險絲。
