溫度保險絲的工作原理和結構：

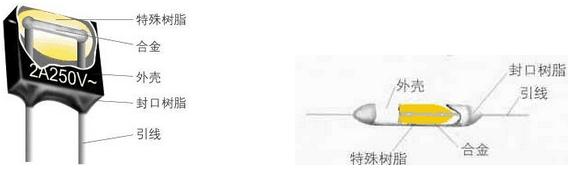

結構：溫度保險絲結構分為方殼型和瓷管型兩種，其工作原理是相同的。 如圖所示，溫度保險絲結構包括感溫合金，它連接在兩引腳上，表面包覆特殊樹脂，插入到陶瓷管或塑料外殼內，再用環氧樹脂封裝。
工作原理：當溫度保險絲周圍溫度上升到它的動作溫度時，其易熔合金熔化并在表面張力作用下及特殊樹脂幫助作用下，收縮成球狀附在兩引腳末端。這樣，電路被永久切斷。溫度保險絲的引腳材料是銅，具有優良的導熱性。和引腳相比，陶瓷管或塑料外殼的導熱性差一些。
當安裝保險絲在你的產品上時，把引腳（而不是外殼）放在最可能發熱的地方。 當設計一個保險絲安裝在你的產品上時要考慮要綜合平衡各項因素，并在產品上實地測試溫度保險絲。設計時請小心注意不要留下這類問題發生的機會。 感溫合金將會在感熱較多的一邊單邊熔斷。 當外界溫度繼續上升或熱量足夠，感溫合金將會完全熔化縮成兩球.在實際應用中，溫度保險絲的引腳經常有需套有絕緣套管，加套管后，引腳感溫速度會變慢，你可以通過改變套管的材料或厚度來獲得不同的所需熱敏感度。
