電感的材質及工藝

作者：admin 來源：本站發布時間：2019-10-15 07:37:08 瀏覽：680

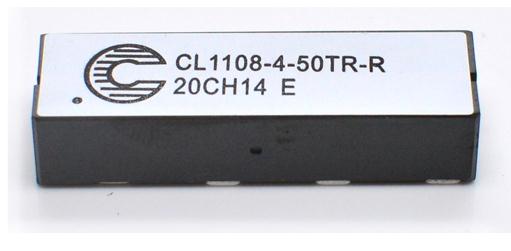

bussmann超級電感

電感器一般由骨架、繞組、屏蔽罩、封裝材料、磁心等組成。

1）骨架：泛指繞制線圈的支架。通常是采用塑料、膠木、陶瓷制成，根據實際需要可以制成不同的形狀。小型電感器一般不使用骨架，而是直接將漆包線繞在磁心上。空心電感器不用磁心、骨架和屏蔽罩等，而是先在模具上繞好后再脫去模具，并將線圈各圈之間拉開一定距離。

2）繞組：指具有規定功能的一組線圈，有單層和多層之分。單層有密繞和間繞兩種形式；多層有分層平繞、亂繞、蜂房式繞法等多種。

3）磁心：一般采用鎳鋅鐵氧體或錳鋅鐵氧體等材料，它有“工”字形、柱形、帽形、“E”形、罐形等多種形狀。鐵心：主要有硅鋼片、坡莫合金等，其外形多為“E”型。

4）屏蔽罩：用于為避免有些電感器在工作時產生的磁場影響其它電路及元器件正常工作。采用屏蔽罩的電感器，會增加線圈的損耗，使Q值降低。

5）封裝材料：有些電感器（如色碼電感器、色環電感器等）繞制好后，用封裝材料將線圈和磁心等密封起來。封裝材料采用塑料或環氧樹脂等。
